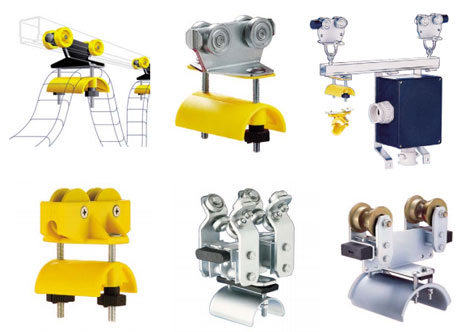

Kabelové vlečky

Kabelové vlečky Wampfler patří neodmyslitelně ke každé průmyslové aplikaci: spolehlivé a robustní v široké škále rozměrů a provedení.



Program kabelových vozíků Wampfler obsahuje systémy s pojezdem po lanku, v různých C-profilech, po čtyřhranném profilu a různých velikostech I-profilů. Kabelovou vlečku lze individuelně přizpůsobit dané konkrétní aplikaci. Jedná se o mnohostranně použitelný přívod energie pro přímé, kruhové a obloukové dráhy. I pro aplikace se silným ekologickým zatížením (např. sila,čistírny atd.) je vždy zajištěna bezvadná funkce a provozuschopnost našich kabelových vleček.



  • Široký sortiment, který lze skládat stavebnicovým způsobem
  • Pro přímé, kruhové a obloukové dráhy
  • Rychlost pojezdu do 120 m/min
  • Vhodné pro použití plochých i kruhových kabelů nebo hadic
  • Možnost nerezového, kyselinámodolného a nevýbušného (Ex) provedení



Kabelové bubny

Kabelové bubny s motorovým a pružinovým pohonem mají své místo všude tam, kde musí energie, data a média v krátkém čase urazit nejrůznější vzdálenosti - ve všech směrech, rychle a bezpečně.



Pružinové kabelové bubny

  • Robustní konstrukce zaručující spolehlivost v náročném provozu
  • Stupeň krytí: standardně IP 65
  • Upevnění za univerzální přírubu
  • Navíjecí průměr bubnu od 150 mm do 500 mm
  • Pružiny s vysokou životností
  • Bezpečná výměna kazet s pružinami
  • Navíjená délka do 70 m
  • Včetně ovládacích i napájecích kabelů od 1 do 35 mm2
  • Pro navíjení hadic s plynnými či kapalnými médii
  • Navíjecí rychlost do 63 m/min



Motorové kabelové bubny

  • Osvědčený a cenově výhodný pohon s magnetickou spojkou
  • Pro nejdelší pojezdy a vysoké rychlosti pohony s frekvenčními měniči
  • Upevnění za převodovku, k níž jsou všechny komponenty modulárně spojeny
  • Navíjecí průměr bubnu od 250 mm do 8000 mm
  • Navíjená délka do 800 m
  • Včetně ovládacích i napájecích kabelů od 1 do 240 mm2
  • Pro napětí 400V až 24kV
  • Pro navíjení hadic s plynnými či kapalnými médii
  • Navíjecí rychlost do 180 m/min
  • Rozsáhlé příslušenství

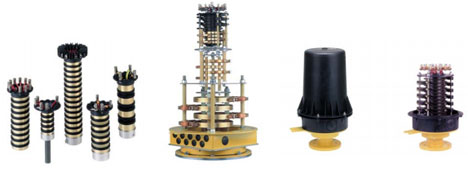

Kroužkové sběrače

Všude, kde se něco otáčí, starají se osvědčené kroužkové sběrače Wampfler o stabilní přenos energie a dat. Vše se točí okolo flexibility a spolehlivosti.



Kroužkové sběrače Wampfler se používají jako přívod proudu pro rotační spotřebiče nejrůznějších druhů. Jsou používány například v otočných jeřábech, čistírnách odpadních vod, karuselech, manipulátorech, otočných stolech, anténních zařízeních, divadelních jevištích, balicích strojích a kabelových bubnech. Dodávají se i rotační převodníky pro kapalná média (voda, hydraulický olej, atd.) a plyny (stlačený vzduch, argon, atd.).



  • Standardní a zvláštní provedení pro přenos proudu, dat, kapalin a plynů
  • Průměr kroužku od 30 mm do 320 mm
  • Přenášený proud do 1200 A
  • Napětí do 24 kV
  • Přenos: Analogových signálů 0 - 20mA, digitálních signálů do 500 kBaud
  • Sestavení až 100 pólů
  • Provedení otevřené (IP00) i zakryté (IP65)



Trolejová vedení

Ať uzavřené či otevřené izolované trolejové systémy, osvědčená trolejová vedení Wampfler dostávají lidi i materiál spolehlivě do pohybu.



Trolejová vedení Wampfler lze přizpůsobit jakémukoliv požadovanému počtu pólů a různým montážním polohám. Jejich montáž je jednoduchá a rychlá. Troleje se vyznačují robustní konstrukcí a jsou vhodné i pro použití v náročných podmínkách. Kvalitní spojovací prvky zaručují bezpečný a trvalý přenos proudu. Zajištují tak bezporuchový provoz napájeného zařízení.

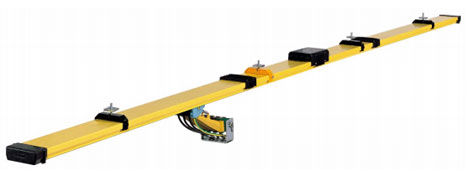

Uzavřená izolovaná trolej

standardně 4-, 5- popř. 7-pólová; pro různé délky; odlišné systémy spojů jednotlivých trolejí pro přizpůsobení se konkrétním montážním a provozním podmínkám; určena pro provoz ve vnitřním i vnějším prostředí; lze realizovat přímé i zakřivené dráhy; proudové zatížení od 35A do 140A




Kompaktní otevřená izolovaná trolej

standardně 3-, 4- nebo 5-pólová; s kompaktním držákem troleje (jen jeden upevňovací šroub) lze realizovat 6-, 7- nebo 8-pólové systémy; určena pro provoz ve vnitřním prostředí, proudové zatížení od 10A do 125A

specielní 4- až 7-pólová trolej s plechovým žlabem pro regálové zakladače do 200A

doplňkové příslušenství pro zjišťování polohy spotřebiče pomocí systému Barcode

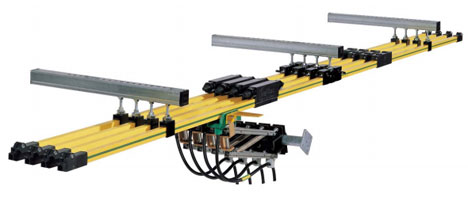

Jednopólová otevřená izolovaná trolej

lze sestavit libovolný počet pólů; univerzální upevňovací prvky; určena pro provoz ve vnitřním i vnějším prostředí, možnost vytápění; lze realizovat přímé i zakřivené dráhy, proudové zatížení od 10A do 2000A

možnost nerezových prvků a přídavných izolátorů do nejnáročnějších podmínek

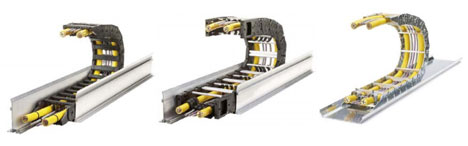

Energetické řetězy

Univerzální pokud jde o přenos energie, dat a médií. Se širokým spektrem použití patří energetickým řetězům důležité místo v celé řadě průmyslových aplikací.



Použití energetických řetězů Wampfler je výhodné všude tam, kde potřebujeme přenášet energii, data, řidící signály nebo jiná média pomocí enormního množství kabelů či hadic. Energetický řetěz lze použít pro přenos energie či dat i při vysokých pojezdových rychlostech. S řetězy lze realizovat horizontální, vertikální i rotační pohyby.



  • Plastové, plastovo-hliníkové a ocelové řetězy ( včetně nerezových )
  • Široký sortiment vhodných kabelů
  • S vysoce otěruvzdornými kluznými botkami pro pojezdové dráhy do 240 m
  • Energetické řetězy lze dodat i v předmontovaném stavu

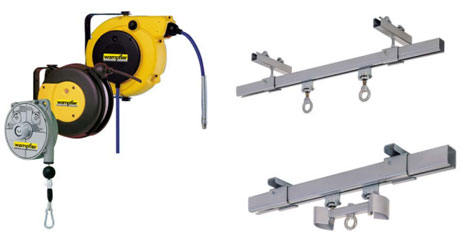

Systémy pro vybavení pracovišť

Manipulační systémy Wampfler dopravují stlačený vzduch, vdechovaný vzduch, elektrickou energii nebo data tam, kde je to potřebné. Tuto úlohu lze řešit pomocí systému C-profilů, ManAir, WAKAIR®-II, W4-airsolution nebo W5-traxX.



Systémy pro vybavení montážních pracovišť v sobě zahrnují ruční podvěsné přesuvny, otočné výložníky, držáky nářadí, pracovní stoly, navíječe, vyvažovače a balancery.



Ruční podvěsné dráhy Wampfler se navrhují podle individuelního zadání zákazníka. Stavebnicový systém, který je k tomuto účelu k dispozici, obsahuje vedle přímých profilů, oblouků, točen a výhybek také podvěsné ruční přesuvny a zdvihací/spouštěcí stanice.

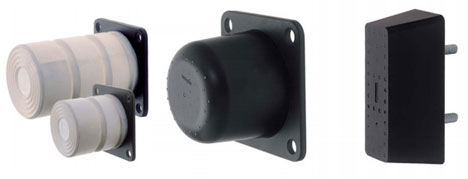

Nárazníky

Nárazníky Wampfler - kompletní paleta gumových a polyuretanových provedení až po gumoželezné elementy. Široký standardní program pro nejrůznější aplikace ve výrobě automobilů, jeřábů a v těžkém strojírenství. Sortiment doplňují zvláštní nárazníky, např. pro použití v oblasti osobních motorových vozidel a užitkových vozidel nebo v zařízeních pro dopravu zavazadel.

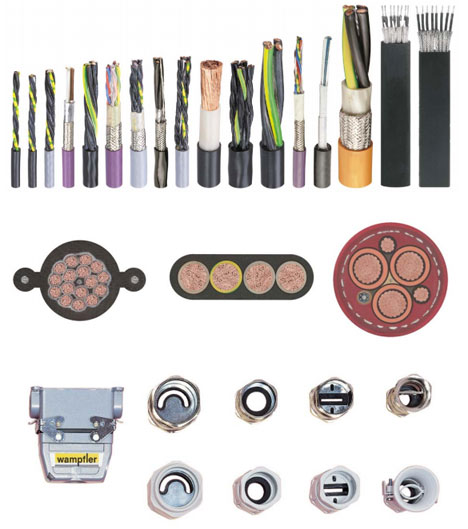

Kabely a příslušenství

Wampfler nabízí ucelený program plochých a kruhových kabelů pro kabelové vlečky, navíjecí bubny a energetické řetězy. Tento program obsahuje vedle velmi širokých kabelů, za chladu flexibilních kabelů či mnohožilových plochých kabelů, také kabely s optickými vlákny (LWL). Kabely jsou k dispozici v provedení pryžovém, PVC či PUR. Nabízíme kabely ve stíněném i nestíněném provedení podle předpisů VDE a dalších platných mezinárodních předpisů. Jako příslušenství nabízíme vývodky pro ploché i kruhové kabely, svorkovnice a zásuvky.




Inductive Power Transfer IPT®

Bezdotykový systém pro přenos energie a dat. Pro všechny úlohy, při kterých se vyžaduje vysoká rychlost a absolutní vyloučení opotřebení sběrače.



  • Bezdotykový přenos energie a dat, zajištění vedení a zjištování polohy spotřebiče
  • Bez otěru a opotřebení
  • Montáž i v podlaze a pod vodou
  • Sběrače různé konstrukce: 500W až 10kW, které lze různě kombinovat
